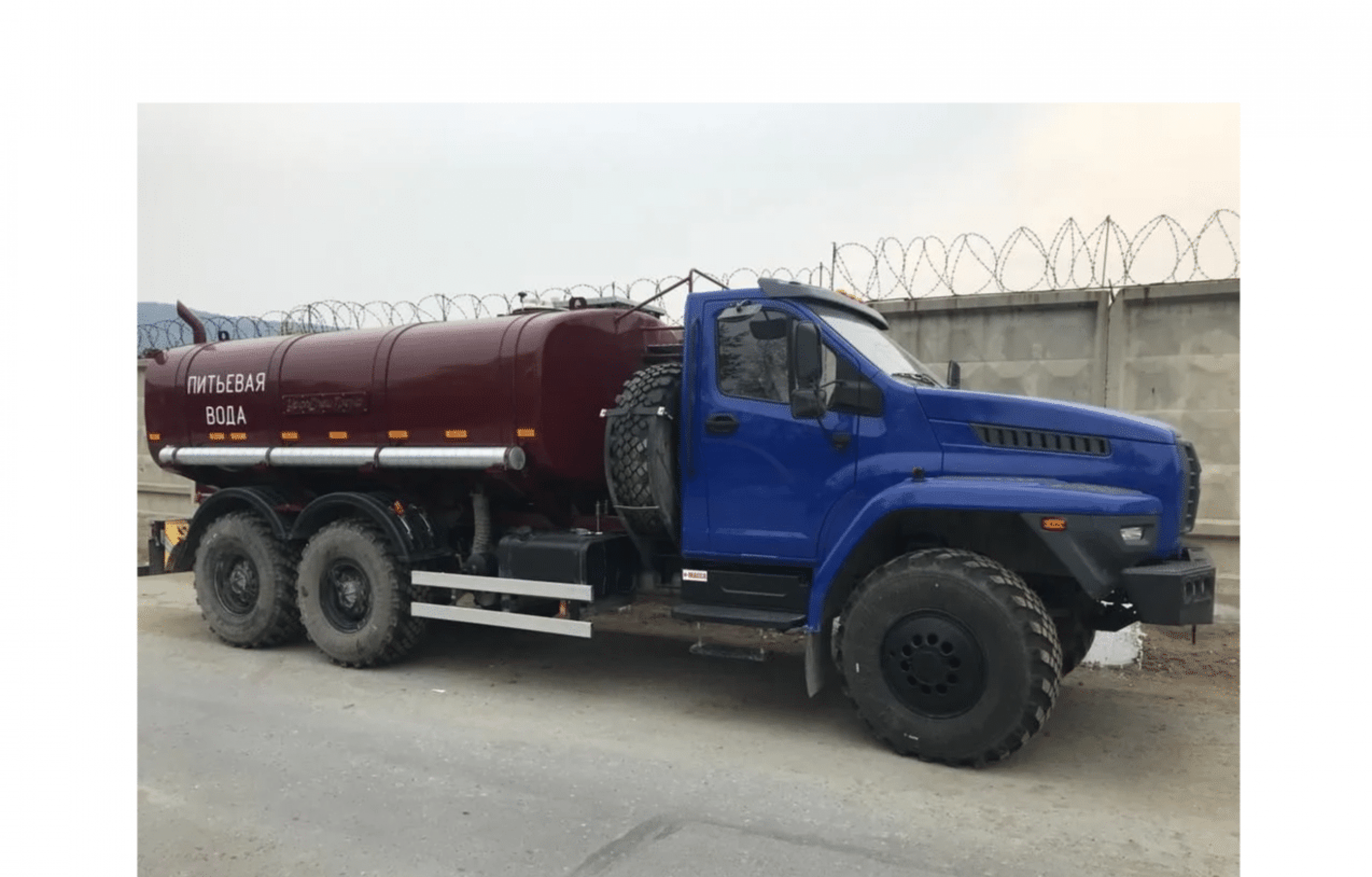

АЦПТ-10НО Урал Next 4320-6951-72 насос, обогрев

Базовое шасси Урал Next 4320-6951-72



Колесная формула 6х6



Снаряженная масса 11 200 кг;

Полная масса 21 300 кг



Распределение нагрузки от автоцистерны полной массы

На передний мост 5300 кг

На заднюю тележку 16 000 кг



Вместимость цистерны 10 м3

Количество секций 1 шт.

Форма поперечного сечения цистерны  чемодан

Материал цистерны:
 - внутренняя часть - нержавеющая сталь AISI 201, S=3 мм
 - наружная часть - сталь с ЛКП Ст3, S=1,2 мм
Термоизоляция 100мм

Конструкция цистерны

Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов.

Волнорезы

Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70%

Крепление цистерны

Надрамник с ложементами закреплен на раме автомобиля стремянками с пружинными компенсаторами. Цистерна установлена в ложементах через резиновый демпфер и закреплена стяжными лентами.

Крышка заливной горловины утепленная

Устройство дыхательное встроено в крышку люка

Лестница на площадку обслуживания горловины переднее расположение

Площадка обслуживания из просечного оцинкованного листа с противоскользящим эффектом

Противооткатные башмаки пластиковые



Насосная установка

Модель НЦС-50 (для перекачивания пищевых жидкостей)

Привод - гидромотором от КОМ через гидравлический насос;

Производительность 25 м3/ч

Напор - 20 м



Система слива/наполнения

Отсек обслуживания заднее расположение

Обогрев отсека от выхлопных газов

Трубопровод цистерны Ду 50мм;

Быстроразъемные соединения (БРС) Ду 50мм

Пенал для рукава металлический, оцинкованный

Рукав напорный  4х2 м



Двигатель

Модель ЯМЗ-53623 (ЕВРО-5)

Тип дизельный

Мощность 273 л.с.



Трансмиссия механическая, 5-ступенчатая



Емкость топливного бака, 300 + 210л



Размер шин 425/85 R21



Длина не более 9300 мм

Ширина 2 550 мм;

Высота 3 334 мм



АЦПТ 10  предназначена для транспортирования и кратковременного хранения пищевых жидкостей.

Оборудована системой подогрева емкости и насосного отсека отработавшими газами. В нижней части цистерны в теплоизоляционном слое выполнен канал. По нему отработавшие газы, из выпускной системы автомобиля, проходят через цистерну, через трубу в насосном отсеке и отводятся вертикально вверх.
