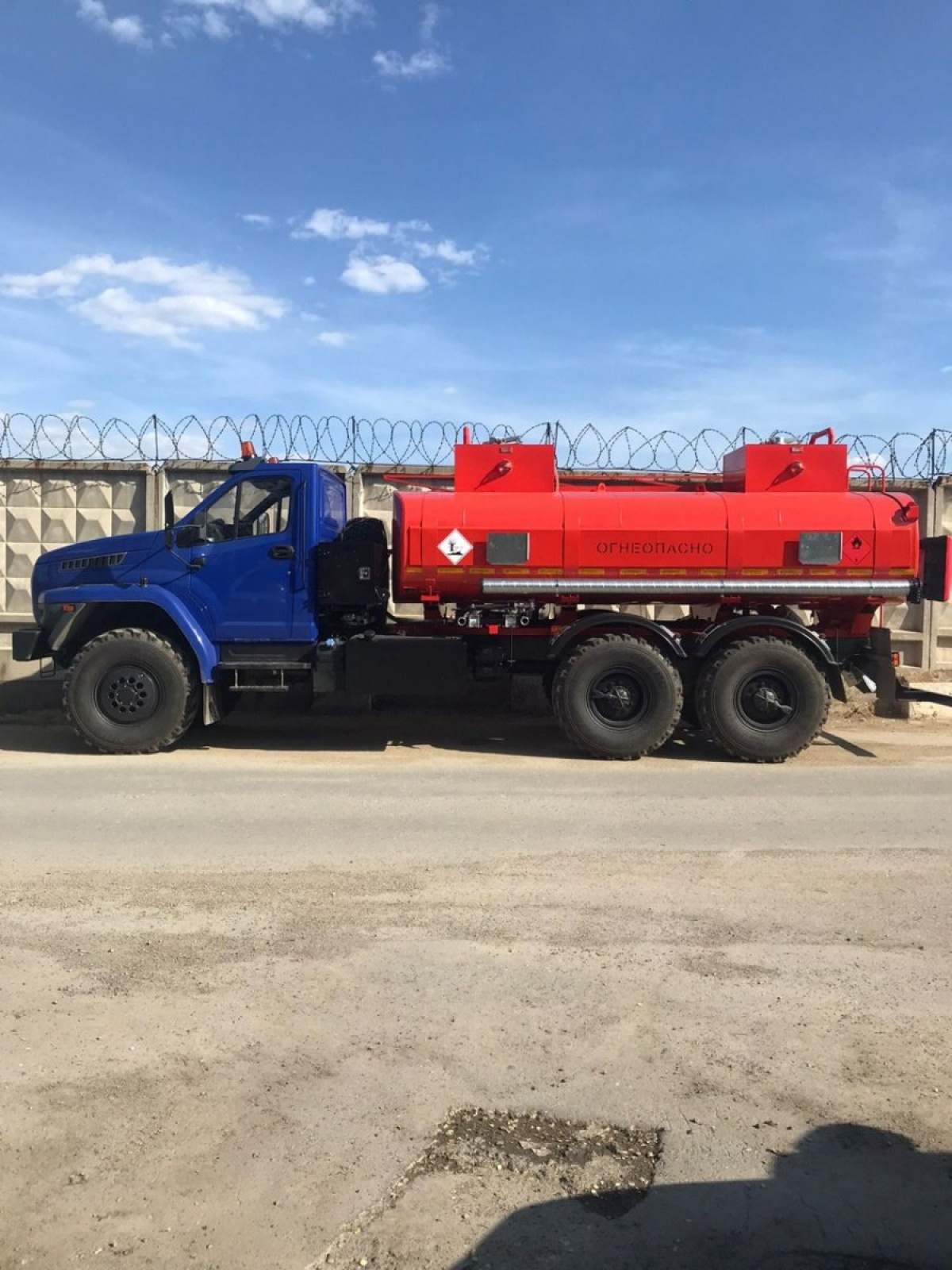

АТЗ-10-2 Урал Next 4320-6951-72

Автотопливозаправщик, полная комплектация, 10 м3, два отсека, боковое расположение УВТ, насос СВН-80, 6х6, 310 л.с., дв. ЯМЗ 536, КП ЯМЗ, держатели для табличек, пеналы для огнетушителя, тахограф под ADR, кнопки отключения массы в кабине по ДОПОГ, наружная кнопка отключения массы по IP65, УОС, набор ДОПОГ, колпачки на клеммы АКБ



Базовое шасси Урал-NEXT 4320-6952-72



Колесная формула 6х6



Снаряженная масса 10 420 кг



Полная масса 19 220 кг



Распределение нагрузки АТЗ полной массой на дорогу



Через шины передних колес 5 055 кг



Через шины задних колес 14 165 кг



Вместимость цистерны 10 (5,5+5,5) м3



Количество изолированных секций 2 шт.



Форма поперечного сечения цистерны - чемодан



Материал цистерны - сталь 09Г2С, S=3 мм



Конструкция цистерны Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов.

Волнорезы Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70%

Крепление цистерны Надрамник с ложементами закреплен на раме автомобиля стремянками с пружинными компенсаторами. Цистерна установлена в ложементах через резиновый демпфер и закреплена стяжными лентами.



Крышка горловины алюминиевая



Устройство дыхательное УД2-80 (фланцевое)



Донный клапан Ду 100 мм, с пневмоуправлением



Лестница на площадку обслуживания заливной горловины - заднее расположение



Тип огнетушителя - ОП-6



Катушка заземления установлена в ящике УВТ



Ящик для песка - пластиковый, располагается на цистерне



Насосная установка СВН-80



Привод от КОМ посредством карданного вала



Подача 32...38м3/ч

Напор 26м

Высота самовсасывания не менее 6,5 м



Ящик УВТ металлический, расположен в задней части цистерны

«Пистолет» раздаточный Ду 25мм

Фильтр очистки топлива Ду 50 мм

Счетчик жидкости СЖ 25

Раздаточный рукав Ду 32 мм

Длина раздаточного рукава 10 м



Система раздачи топлива (СРТ)

Трубопровод цистерны Ду 80 мм

Быстроразъемные соединения (БРС) Ду 80 мм

Кран шаровый Ду 65 мм

Пенал для рукавов металлический

Рукав напорный 4х2 м



Двигатель ЯМЗ-53602-10 (ЕВРО-4)

Тип дизельный

Мощность, 312 л.с.



Коробка передач ЯМЗ

Тип механическая

Размер шин 425/85 R21



Длина 9 080 мм

Ширина 2 550 мм

Высота 3 705мм
